È necessario mettere a terra un inverter a bassa tensione?

Come fornitore di inverter a bassa tensione, spesso incontro domande da parte dei clienti riguardo alla necessità di mettere a terra questi dispositivi. La messa a terra è un aspetto fondamentale della sicurezza elettrica e delle prestazioni del sistema e la sua importanza non può essere sopravvalutata quando si tratta di inverter a bassa tensione. In questo post del blog approfondirò i motivi per cui è necessaria la messa a terra di un inverter a bassa tensione, esplorerò i potenziali rischi derivanti dalla mancata messa a terra e fornirò alcuni spunti pratici per pratiche di messa a terra adeguate.

Le basi della messa a terra

Prima di discutere i motivi specifici per la messa a terra di un inverter a bassa tensione, comprendiamo innanzitutto il concetto di messa a terra. La messa a terra, nota anche come messa a terra, è il processo di collegamento di un circuito o dispositivo elettrico alla terra attraverso un percorso conduttivo. Questa connessione fornisce un percorso sicuro per il flusso della corrente elettrica in caso di guasto, come un cortocircuito o un guasto dell'isolamento. Stabilendo un percorso a bassa resistenza verso la terra, la messa a terra aiuta a prevenire scosse elettriche, proteggere le apparecchiature da danni e ridurre il rischio di incendi elettrici.

Perché è necessaria la messa a terra di un inverter a bassa tensione

Sicurezza elettrica

Uno dei motivi principali per mettere a terra un inverter a bassa tensione è garantire la sicurezza elettrica. Gli inverter convertono la corrente continua (CC) in corrente alternata (CA) e durante questo processo possono verificarsi guasti elettrici. Se l'inverter non è adeguatamente messo a terra, un guasto può causare la messa sotto tensione dell'involucro metallico dell'inverter, con grave rischio di scossa elettrica per chiunque ne entri in contatto. Mettendo a terra l'inverter, la corrente elettrica viene reindirizzata a terra, impedendo che l'involucro entri in tensione e proteggendo gli utenti da eventuali danni.

Protezione delle apparecchiature

La messa a terra aiuta anche a proteggere da eventuali danni l'inverter a bassa tensione e le altre apparecchiature collegate. I guasti elettrici possono generare livelli elevati di corrente e tensione, che possono causare surriscaldamento, rottura dell'isolamento e guasto dei componenti. Fornendo un percorso a bassa resistenza per il flusso della corrente di guasto, la messa a terra aiuta a limitare l'entità della corrente di guasto e a prevenire danni all'inverter e ad altre apparecchiature. Inoltre, la messa a terra può contribuire a ridurre le interferenze elettromagnetiche (EMI) e le interferenze in radiofrequenza (RFI), che possono influire sulle prestazioni dell'inverter e di altri dispositivi elettronici sensibili.

Prestazioni del sistema

Una corretta messa a terra è essenziale per mantenere le prestazioni e l'affidabilità del sistema inverter a bassa tensione. La messa a terra aiuta a stabilizzare il potenziale elettrico del sistema, riducendo il rischio di fluttuazioni di tensione e rumore elettrico. Ciò può migliorare l'efficienza dell'inverter, ridurre le perdite di energia e prolungare la durata dell'apparecchiatura. Inoltre, la messa a terra può contribuire a garantire il corretto funzionamento dei circuiti di controllo e dei dispositivi di protezione dell'inverter, che sono fondamentali per il funzionamento sicuro e affidabile del sistema.

Rischi derivanti dalla mancata messa a terra di un inverter a bassa tensione

Pericolo di scosse elettriche

Come accennato in precedenza, la mancata messa a terra di un inverter a bassa tensione può comportare un grave rischio di scossa elettrica. Se l'inverter non è adeguatamente messo a terra, un guasto può causare la messa sotto tensione dell'involucro metallico dell'inverter e chiunque ne entri in contatto può ricevere una scossa elettrica potenzialmente mortale. Ciò è particolarmente pericoloso in ambienti industriali e commerciali, dove i lavoratori possono essere regolarmente esposti a sistemi elettrici ad alta tensione.

Danni all'attrezzatura

Senza un'adeguata messa a terra, i guasti elettrici possono causare danni significativi all'inverter a bassa tensione e ad altre apparecchiature collegate. Livelli elevati di corrente e tensione possono causare surriscaldamento, rottura dell'isolamento e guasto dei componenti, che possono portare a costose riparazioni e tempi di inattività. Inoltre, il rumore elettrico e le interferenze possono influire sulle prestazioni dell'inverter e di altri dispositivi elettronici sensibili, riducendone l'efficienza e l'affidabilità.

Pericolo d'incendio

Anche i guasti elettrici possono rappresentare un pericolo di incendio se l'inverter a bassa tensione non è adeguatamente messo a terra. Le correnti di guasto possono generare calore che può incendiare materiali infiammabili nelle vicinanze dell'inverter. Inoltre, possono verificarsi archi elettrici e scintille, che possono anche innescare un incendio. Mettendo a terra l'inverter, la corrente di guasto viene reindirizzata a terra, riducendo il rischio di incendio e proteggendo l'ambiente circostante.

Pratiche corrette di messa a terra per inverter a bassa tensione

Conduttore di terra

Il primo passo per mettere a terra un inverter a bassa tensione è selezionare un conduttore di terra appropriato. Il conduttore di terra deve essere costituito da un materiale conduttivo, come rame o alluminio, e deve avere un'area della sezione trasversale sufficiente per trasportare la corrente di guasto. La dimensione del conduttore di terra dipenderà dalla potenza nominale dell'inverter e dai requisiti dell'impianto elettrico.

Elettrodo di messa a terra

Il conduttore di terra deve essere collegato a un elettrodo di terra, ovvero un oggetto conduttivo sepolto nella terra. L'elettrodo di messa a terra può essere un picchetto di terra, una piastra di terra o un elettrodo rivestito di cemento. L'elettrodo di messa a terra deve essere installato in conformità con i codici e gli standard elettrici locali e deve essere posizionato in una posizione in cui abbia un buon contatto con la terra.

Connessione di messa a terra

Il conduttore di terra deve essere collegato saldamente all'elettrodo di terra e all'inverter a bassa tensione. Il collegamento deve essere effettuato utilizzando un morsetto o un connettore di messa a terra adeguato e deve essere serrato per garantire un buon collegamento elettrico. Inoltre, il collegamento di terra deve essere ispezionato regolarmente per garantire che sia in buone condizioni e privo di corrosione.

Legame

Oltre alla messa a terra dell'inverter a bassa tensione, è importante anche collegare insieme tutti i componenti metallici dell'impianto elettrico. Il collegamento aiuta a garantire che tutti i componenti metallici abbiano lo stesso potenziale elettrico, riducendo il rischio di scosse elettriche e prevenendo archi elettrici e scintille. Il conduttore di collegamento deve essere costituito da un materiale conduttivo, come rame o alluminio, e deve essere collegato a tutti i componenti metallici dell'impianto elettrico, compresi l'involucro dell'inverter, la canalina e i pannelli elettrici.

Conclusione

In conclusione, la messa a terra di un inverter a bassa tensione è essenziale per garantire la sicurezza elettrica, proteggere le apparecchiature da danni e mantenere le prestazioni del sistema. Fornendo un percorso a bassa resistenza per il flusso della corrente di guasto, la messa a terra aiuta a prevenire scosse elettriche, ridurre il rischio di incendio e migliorare l'affidabilità del sistema inverter. In qualità di fornitore di inverter a bassa tensione, consiglio vivamente a tutti i clienti di seguire pratiche di messa a terra adeguate durante l'installazione e il funzionamento dei propri inverter.

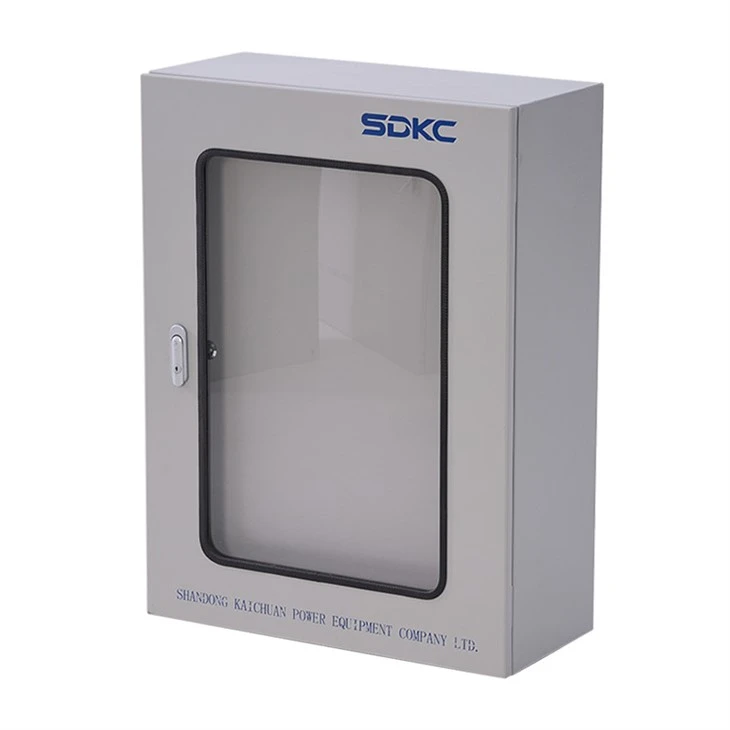

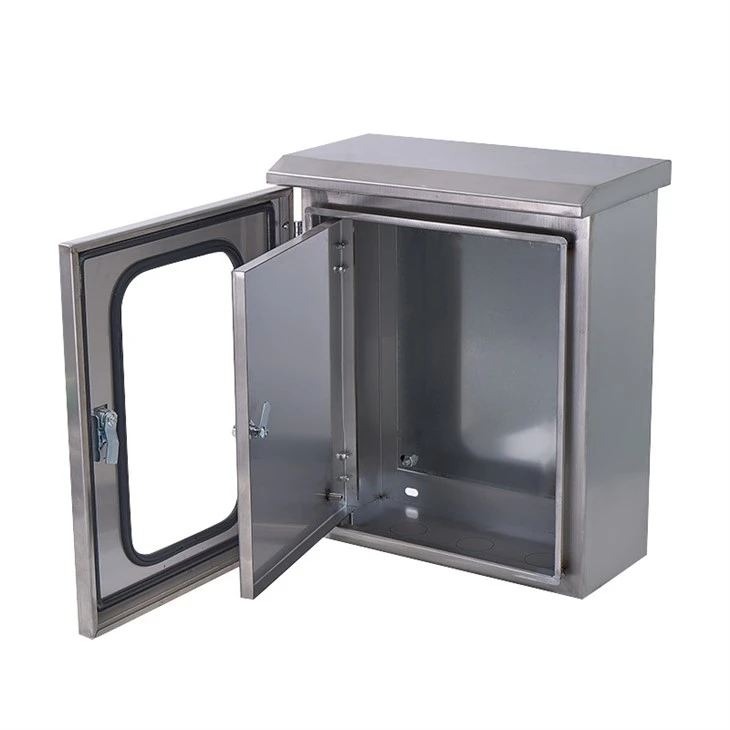

Se stai cercando un inverter a bassa tensione o altre apparecchiature elettriche, ti incoraggio a esplorare la nostra offerta di prodotti. Offriamo una vasta gamma di alta qualitàPiccolo avviatore morbido,CONTENITORE DA PARETE DOPPIA PORTA, EScatola di distribuzione esternaprogettati per soddisfare le esigenze di varie applicazioni. Il nostro team di esperti è a disposizione per fornirti supporto tecnico e guida per assicurarti di selezionare i prodotti giusti per le tue esigenze specifiche.

Se hai domande o desideri discutere il tuo progetto in modo più dettagliato, non esitare a contattarci. Saremo lieti di avere l'opportunità di lavorare con voi e di aiutarvi a raggiungere i vostri obiettivi elettrici.

Riferimenti

• Codice elettrico nazionale (NEC)
• Norme della Commissione Elettrotecnica Internazionale (IEC).
• Manuali di installazione e funzionamento del produttore per inverter a bassa tensione
