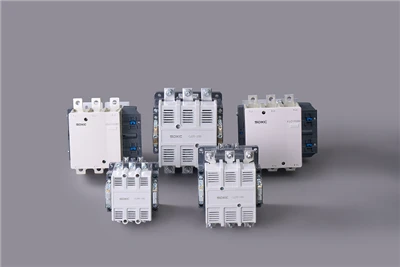

Differenza tra contattori CA e contattori CC

SebbeneContattori AC e DCcondividono la stessa funzione principale-collegando e scollegando frequentemente i circuiti principali-differiscono fondamentalmente nei principi di funzionamento, nelle strutture e nelle applicazioni.

Principio fondamentale

La differenza fondamentale traContattori AC e DCrisiede nei loro sistemi di estinzione dell'arco-e nelle strutture principali.

I contattori CA utilizzano la caratteristica del passaggio per lo zero-della corrente alternata, impiegando un dispositivo di estinzione dell'arco-di tipo a griglia-per estinguere l'arco in modo efficiente. I loro nuclei sono costituiti da fogli laminati di acciaio al silicio e dotati di anelli di cortocircuito-per eliminare le vibrazioni e il rumore generati dalle forze elettromagnetiche CA.

I contattori CC, poiché la loro corrente non ha un punto di passaggio per lo zero-, devono fare affidamento su un metodo di estinzione dell'arco-magnetico più potente per allungare e raffreddare forzatamente l'arco. I loro nuclei hanno una struttura unica e integrale e poiché la corrente continua genera un flusso magnetico costante, gli anelli di cortocircuito-non sono necessari.

Queste differenze fondamentali derivano dai diversi requisiti imposti al sistema elettromagnetico e alla capacità di estinzione dell'arco-a causa della natura pulsante della corrente alternata e della natura costante della corrente continua.

Analisi delle differenze
1. Struttura principale:

I contattori CA sono realizzati con lamiere laminate di acciaio al silicio e sugli anelli di cortocircuito-sono installati sulle estremità del nucleo.

I contattori CC sono costituiti da un unico pezzo di acciaio dolce o ferro puro tecnico, con un nucleo a forma di U-e senza anello di cortocircuito-.

2. Sistema di estinzione dell'arco:

L'estinzione dell'arco è relativamente semplice per i contattori CA. Solitamente utilizza l'estinzione dell'arco a piastre o l'estinzione dell'arco magnetico. Questo perché la corrente CA attraversa lo zero 100 volte al secondo e l'arco si estingue facilmente in questi punti.

L'estinzione dell'arco è difficile per i contattori DC. Di solito viene utilizzato l'estinzione dell'arco magnetico. Questo perché la corrente continua non attraversa lo zero 1, rendendo l'arco molto stabile e difficile da estinguere.

3. Parametri della bobina:

Le bobine dei contattori CA hanno meno spire, diametro del filo più spesso e resistenza inferiore. Questo perché l'impedenza di una bobina CA si basa principalmente sulla reattanza induttiva; un'eccessiva resistenza CC porterebbe a un grave surriscaldamento.

Le bobine dei contattori CC hanno più spire, diametro del filo più sottile e resistenza più elevata. Questo perché l'impedenza di una bobina CC è puramente resistiva e richiede una resistenza maggiore per limitare la corrente.

4. Frequenza operativa:

I contattori CA possono funzionare a frequenze più elevate, il che li rende adatti per applicazioni che richiedono cicli di avvio-frequenti.

I contattori DC normalmente funzionano a una frequenza inferiore perché gli archi DC sono più difficili da estinguere e il loro processo di interruzione richiede più tempo.

5. Applicazioni:

Contattori CA: utilizzati principalmente per controllare carichi CA come motori CA, apparecchiature di riscaldamento elettrico e sistemi di illuminazione. Questi sono i contattori più comuni nell'industria.

Contattori CC: utilizzati principalmente per controllare carichi CC come motori CC, circuiti di carica e scarica della batteria e sistemi di distribuzione dell'alimentazione CC. Si trovano comunemente in ambienti CC come locomotive elettriche, metropolitane, sistemi di generazione di energia fotovoltaica e veicoli elettrici.
