Come scegliere il metodo di avviamento del motore

Scegliere il metodo di partenza giusto perun motoreè una questione ingegneristica cruciale, che dipende principalmente dalla capacità della rete,tipo di motore,caratteristiche di carico e costi. Diversi metodi di avviamento presentano differenze significative nella corrente di avviamento, nelle caratteristiche di coppia e nella scorrevolezza.

Passaggio 1: determinare il tipo di motore

Motore asincrono a gabbia di scoiattolo-: il tipo più comune, che offre la più ampia gamma di metodi di avviamento (tensione completa, stella-triangolo, avviamento graduale, convertitore di frequenza).

Motore asincrono con rotore avvolto-: in genere si avvia utilizzando un resistore in serie del rotore o un reostato-sensibile alla frequenza per ottenere un'elevata coppia di avviamento.

Motore sincrono: solitamente utilizza l'avviamento con convertitore di frequenza o l'avviamento asincrono (avvolgimento smorzato).

Fase due: basi decisionali chiave-

1. Capacità della rete elettrica
Questo è il fattore fondamentale che determina se è possibile l'avvio diretto.

Se il trasformatore è sufficientemente grande, l'avvio diretto ha un impatto minimo sulla rete elettrica, quindi è sufficiente.

Se il trasformatore è piccolo e il motore è grande, è necessario utilizzare l'avviamento a tensione-ridotta o l'avviamento graduale; in caso contrario, la caduta di tensione all'avvio provocherà lo spegnimento dell'intera attrezzatura dell'officina.

2. Tipo di carico

Carico leggero: ventole, pompe: hanno una potenza elevata ma non ci sono requisiti speciali per il processo di avvio-arresto. -Stella-triangolo o avvio graduale sono opzioni.

Carico pesante: nastri trasportatori, apparecchiature di movimentazione meccanica: per evitare forti impatti su ingranaggi e catene durante l'avvio. - È necessaria un'elevata coppia di avviamento; le opzioni sono l'avviamento diretto, la resistenza del rotore o l'avviamento del convertitore di frequenza.

Carico a coppia costante: compressori d'aria, estrusori. -L'avvio con convertitore di frequenza è la scelta migliore.

3. Potenza del motore

Bassa potenza (tipicamente < 5,5 kW o 7,5 kW): avvio diretto. Basso costo, protezione semplice.

Potenza media (11 kW ~ 90 kW): Stella-triangolo (carico leggero) o avviatore graduale (carico leggero/medio).

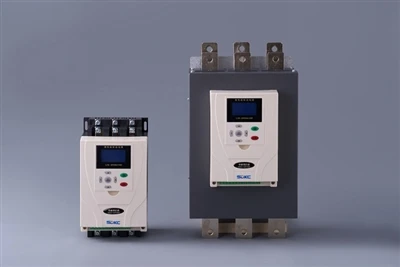

High power (>90kW o 110kW): Avviatore statico o convertitore di frequenza. I motori ad alta-tensione sono generalmente dotati direttamente di un armadio di avviamento o di un convertitore di frequenza ad alta-tensione.

4. Requisiti del processo

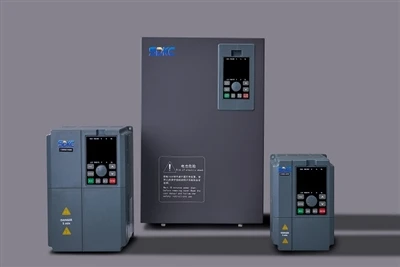

È necessaria la regolazione della velocità? Se durante la produzione è necessaria la regolazione della velocità, ad esempio per nastri trasportatori, ascensori e macchine utensili CNC, è possibile selezionare solo convertitori di frequenza.

È necessario un avviamento graduale? Se ci sono requisiti rigorosi per gli shock meccanici, come per le funivie che trasportano turisti o attrezzature di precisione, evitare di utilizzare stella-triangolo (a causa della corrente di spunto secondaria); scegli soft starter o convertitori di frequenza.

Sono necessari avviamenti frequenti? L'avvio frequente causerà il surriscaldamento del motore. Per applicazioni con avviamento frequente, si consigliano convertitori di frequenza per ridurre lo shock termico.
