Qual è la differenza tra un interruttore automatico differenziale e un interruttore automatico normale?

La differenza fondamentale tra ainterruttore differenziale (RCCB)e uninterruttore automatico regolareè che un normale interruttore automatico protegge le linee e le apparecchiature, mentre un interruttore differenziale protegge principalmente la sicurezza personale.

Le loro funzioni principali differiscono

Gli interruttori automatici ordinari monitorano principalmente l'entità della corrente, proteggendo i cavi e le apparecchiature elettriche dal surriscaldamento e dalle bruciature dovute a corrente eccessiva, sovraccarico o cortocircuiti, prevenendo così gli incendi.

Gli interruttori automatici differenziali (RCCB) monitorano principalmente il bilanciamento della corrente, proteggendo la sicurezza personale da scosse elettriche causate da perdite dovute a isolamento danneggiato nei cavi o nelle apparecchiature.

I principi di funzionamento e le strutture differiscono

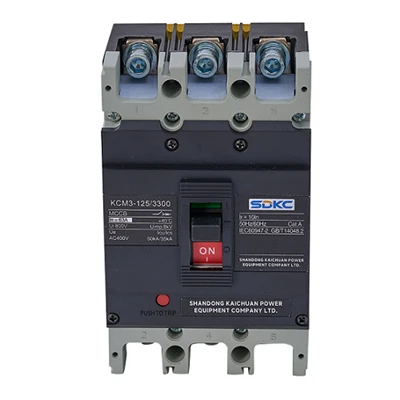

1. Interruttore automatico standard

Principio: monitora l'entità della corrente. Quando la corrente supera il valore nominale, interviene il dispositivo meccanico interno (bimetallo/bobina elettromagnetica).

Struttura: è costituita principalmente dal meccanismo di commutazione e da questi due dispositivi di protezione, concentrandosi solo sulla corrente totale sul filo sotto tensione (e sul filo neutro).

Parametro chiave: corrente nominale

Contrassegni di aspetto: solitamente vengono visualizzati solo la maniglia dell'interruttore e il parametro corrente.

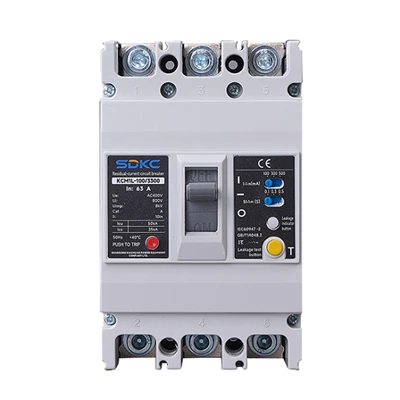

2. Interruttore automatico per corrente residua (RCCB)

Principio: monitora il saldo corrente. Rileva contemporaneamente la corrente nei fili attivi e neutri; quando la differenza tra i due (corrente dispersa) raggiunge un valore pericoloso, interviene istantaneamente.

Struttura: può essere intesa come l'aggiunta di un modulo di rilevamento della corrente di dispersione altamente sensibile a un interruttore automatico standard. Pertanto, alcuni RCCB dispongono anche di funzioni di protezione da sovraccarico e cortocircuito- (questi prodotti sono spesso chiamati RCBO).

Parametri chiave: corrente nominale + corrente di intervento della corrente di dispersione

Contrassegni sull'aspetto: include un pulsante di prova (da premere mensilmente) e un pulsante di ripristino, spesso contrassegnato con "30 mA".

Diversi scenari applicativi

1. Interruttore automatico standard: utilizzato come protezione di base per tutti i circuiti, come interruttori principali, circuiti di illuminazione e circuiti di condizionamento dell'aria dedicati.

Protegge principalmente dai rischi di incendio causati da cablaggi obsoleti, guasti alle apparecchiature e cablaggi casuali.

2. Interruttore automatico per corrente residua (RCCB): utilizzato per circuiti terminali che entrano in contatto direttamente o indirettamente con il corpo umano, come tutti i circuiti delle prese (soprattutto in luoghi umidi come cucine, bagni e balconi), elettrodomestici portatili e dispositivi mobili.

Gli interruttori automatici differenziali (RCCB) sono progettati per prevenire perdite elettriche mortali e proteggere la sicurezza personale. Gli interruttori automatici convenzionali (CCB), invece, forniscono una protezione di base contro gli incendi causati da guasti al circuito. La corretta selezione e configurazione di entrambi sono fondamentali per creare un ambiente elettrico sicuro.
